一、概述
湖北潤力專用汽車有限公司生產的后裝卸式垃圾車又稱壓縮式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、桶裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。垃圾被車載垃圾推進器又稱負壓機構推壓入車箱，從而使垃圾較高密度、較均勻地分布在車箱內，直**裝滿為止；該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體、裝填器又稱斗體及污水箱均采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。
該系列車型可選裝垃圾桶液壓翻轉機構，適用于120升、140升、240升的塑料垃圾桶和350升的金屬垃圾桶。垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。
我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

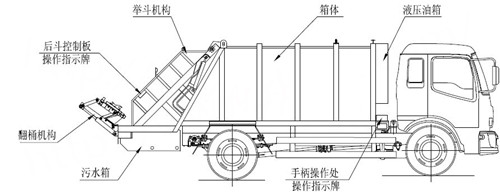

二、壓縮式垃圾車結構簡圖
三、東風天錦12方壓縮式垃圾車操作步驟
在裝載垃圾前，空載運轉達到6個標準時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作旋鈕牌指示位置進行操作；

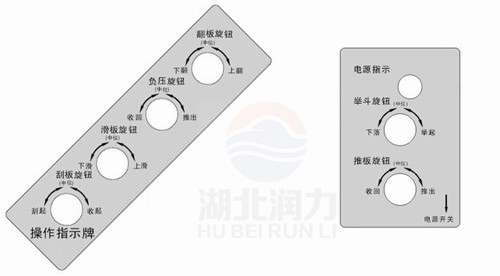

操作旋鈕指示牌如圖：
后操作板（斗體側面） 駕駛室操作板（駕駛室內）
其具體操作步驟如下：
東風天錦12方壓縮式垃圾車裝垃圾

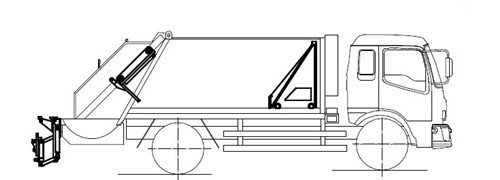

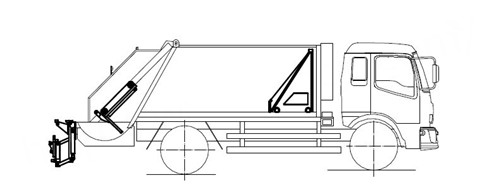

步驟1.旋轉翻桶（板）操作旋鈕**左下翻位，使翻桶（板）機構放下，松開旋鈕回中位，然后旋轉刮板操作旋鈕**右收起位，刮板收起，松開旋鈕回中位，準備開始掛桶。如圖：

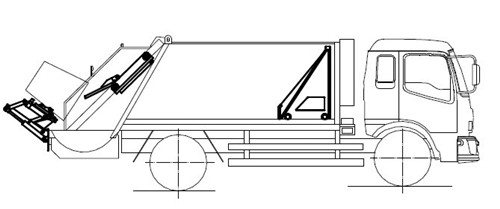

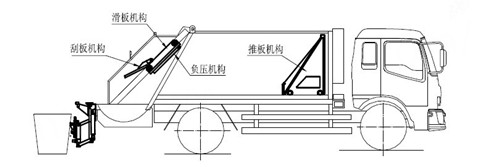

步驟2.掛上垃圾桶，旋轉翻桶操作旋鈕**右上翻位置，垃圾桶向上翻轉，垃圾自動卸入圓弧形斗體內，松開旋鈕回中位；如圖：

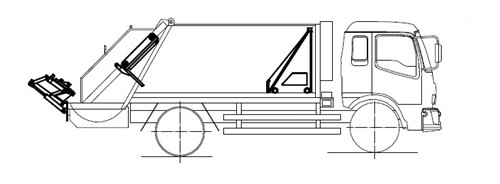

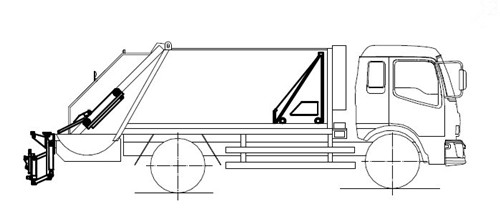

步驟3.旋轉翻桶操作旋鈕**左下翻位置，垃圾桶回置，松開旋鈕回中位；然后旋轉滑板操作旋鈕**左下滑位置，滑板下滑（注意：刮板在向上收的位置），松開旋鈕回中位，準備收刮垃圾；如圖：

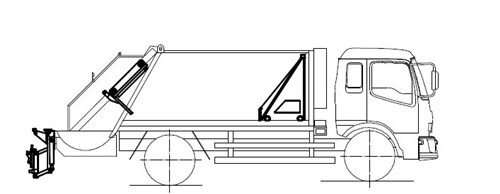

步驟4.旋轉刮板操作旋鈕**左刮起位置，刮板沿圓弧斗體刮起垃圾，松開旋鈕回中位；如圖：

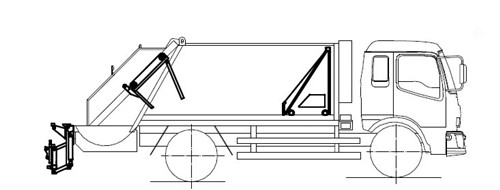

步驟5.旋轉滑板操作旋鈕**右上滑位置（注意：刮板下油缸座必須超過行程開關標記位置），滑板帶動刮板同時上滑，松開旋鈕回中位，垃圾被刮板帶起，準備推進垃圾；如圖：
步驟6.旋轉負壓操作旋鈕**右推出位置，垃圾被負壓板推入車箱內，松開旋鈕回中位；如圖：
步驟7.旋轉負壓操作旋鈕**左收回位置，負壓板收回，松開旋鈕回中位，完成1次垃圾的裝載；如圖：
若再次裝載垃圾，請再繼續從步驟1（旋轉刮板操作旋鈕**收位，準備開始掛桶）開始循環操作；
若不需要再次裝載，旋轉翻桶操作旋鈕**右上翻位置，翻桶機構翻起，然后松開取力器，整車方可移動。
卸垃圾

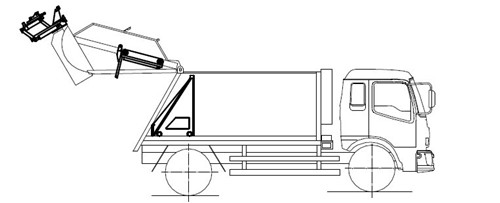

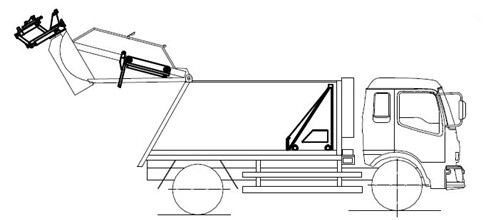

步驟8. 在卸垃圾前，整車運轉達到6個標準氣壓時，掛上取力器，在前級二聯多路閥處旋轉舉斗操作旋鈕**右舉起位置，斗體被舉起，松開旋鈕回中位，準備卸垃圾；如圖：
步驟9.旋轉推板操作旋鈕**右推出位置，車箱內推板將垃圾推出車箱，松開旋鈕完成卸垃圾工作；如圖：
步驟10.旋轉推板操作旋鈕**左收回位置，推板被收回，松開旋鈕；再旋轉舉斗操作旋鈕**左下落位置，斗體放下并與車箱鎖緊，松開旋鈕，同時松開取力器（若翻桶機構為放下位置，請將其翻上），此時整車可移動。整車移動時各機構位置如圖所示：

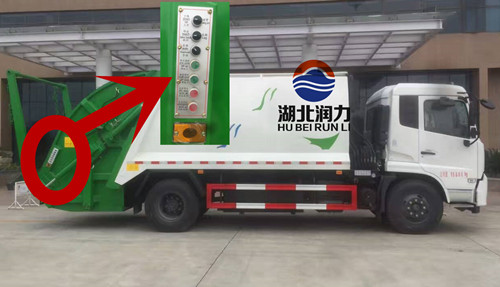

手動手柄操作（此操作應在電控旋鈕失靈時應急使用）
（箱體與駕駛室之間）
具體操作步驟和旋鈕**相同，參見步驟1-10
裝垃圾旋轉翻桶（板）操作旋鈕**左下翻位，使翻桶（板）機構放下，松開旋鈕回中位，然后旋轉刮板操作旋鈕**右收起位，刮板收起，松開旋鈕回中位，準備開始掛桶。掛上垃圾桶，旋轉翻桶操作旋鈕**右上翻位置，垃圾桶向上翻轉，垃圾自動卸入圓弧形斗體內，松開旋鈕回中位； 旋轉翻桶操作旋鈕**左下翻位置，垃圾桶回置，松開旋鈕回中位；然后旋轉滑板操作旋鈕**左下滑位置，滑板下滑（注意：刮板在向上收的位置）
松開旋鈕回中位，準備收刮垃圾；旋轉刮板操作旋鈕**左刮起位置，刮板沿圓弧斗體刮起垃圾，松開旋鈕回中位；旋轉滑板操作旋鈕**右上滑位置（注意：刮板下油缸座必須超過行程開關標記位置），滑板帶動刮板同時上滑，松開旋鈕回中位，垃圾被刮板帶起，準備推進垃圾；
旋轉負壓操作旋鈕**右推出位置，垃圾被負壓板推入車箱內，松開旋鈕回中位；旋轉負壓操作旋鈕**左收回位置，負壓板收回，松開旋鈕回中位，完成垃圾的裝載；
